GFK-Führungsdraht für minimalinvasive
Operationen in der MRT

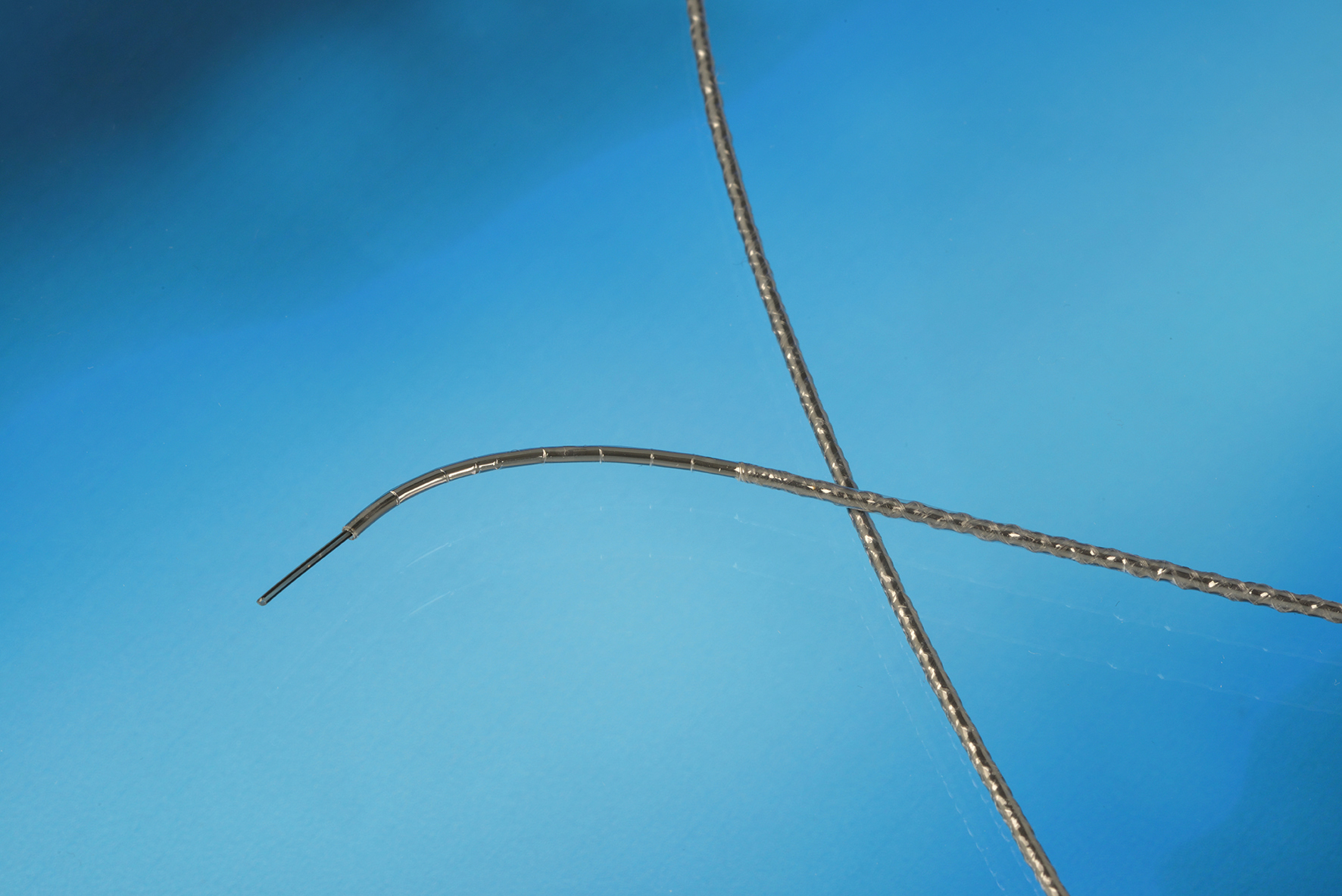

Führungsdrähte werden bei verschiedenen minimalinvasiven Eingriffen genutzt, beispielsweise zur Platzierung von Gefäßstützen, sogenannten Stents. Um die hervorragenden Darstellungsmöglichkeiten der Magnet-Resonanz-Tomographie (MRT) von Weichgewebe auch für diese Art von Eingriffen nutzen zu können, müssen die üblicherweise metallischen Führungsdrähte durch solche aus alternativen Werkstoffen ersetzt werden. Im Projekt »MIGI – Multifunctional Image Guided Interventions«, das vom Land NRW und von der EU gefördert wurde, hat das Fraunhofer IPT die Mikro-Pullwinding-Technologie entwickelt. Damit gelingt es einen MRT-sicheren Führungsdraht aus Faserverbundkunststoff (FVK) mit flexibler Spitze bei ansonsten steifem Schaft in einem einzigen Prozessschritt herzustellen.

Herstellung im Mikro-Pullwinding-Verfahren

• Kombination von Faserschichten mit verschiedenen Faserorientierungswinkeln in einem Profil
• Anpassung des Wickelwinkels im laufenden, kontinuierlichen Produktionsprozess
• Dadurch: Stufenlose Variation der Biege-und Torsionssteifigkeit des Profils in axialer Richtung

Unser Angebot

• Prozessentwicklung, Validierung und serienreife Umsetzung des Mikro-Pullwinding-Verfahrens
• Entwicklung und Aufbau von Fertigungssystemen zur Verarbeitung faserverstärkter Kunststoffe für medizintechnische Anwendungen
• Auslegung, Gestaltung und Fertigungprototypischer Bauteile
• Betreuung von mechanischen, biologischen und medizinischen Materialuntersuchungen
• Durchführung sämtlicher prozess- und zulassungsrelevanter materialtechnischer Anpassungen
