Neu im Technologiebaukasten: Zelldesigns

Auf der Hannover Messe 2022 vorgestellt und prämiert, nimmt die Referenzfabrik.H2 weiter Fahrt auf. Ihre Mission: die Produktion von Elektrolyseuren und Brennstoffzellen fit für die industrielle Serienfertigung machen. Wesentliches Element ist der Aufbau eines Technologiebaukastens mit verschiedenen Verfahrensvarianten, die für die Herstellung von Wasserstoffsystem-Komponenten eigens geschaffen oder optimiert wurden.

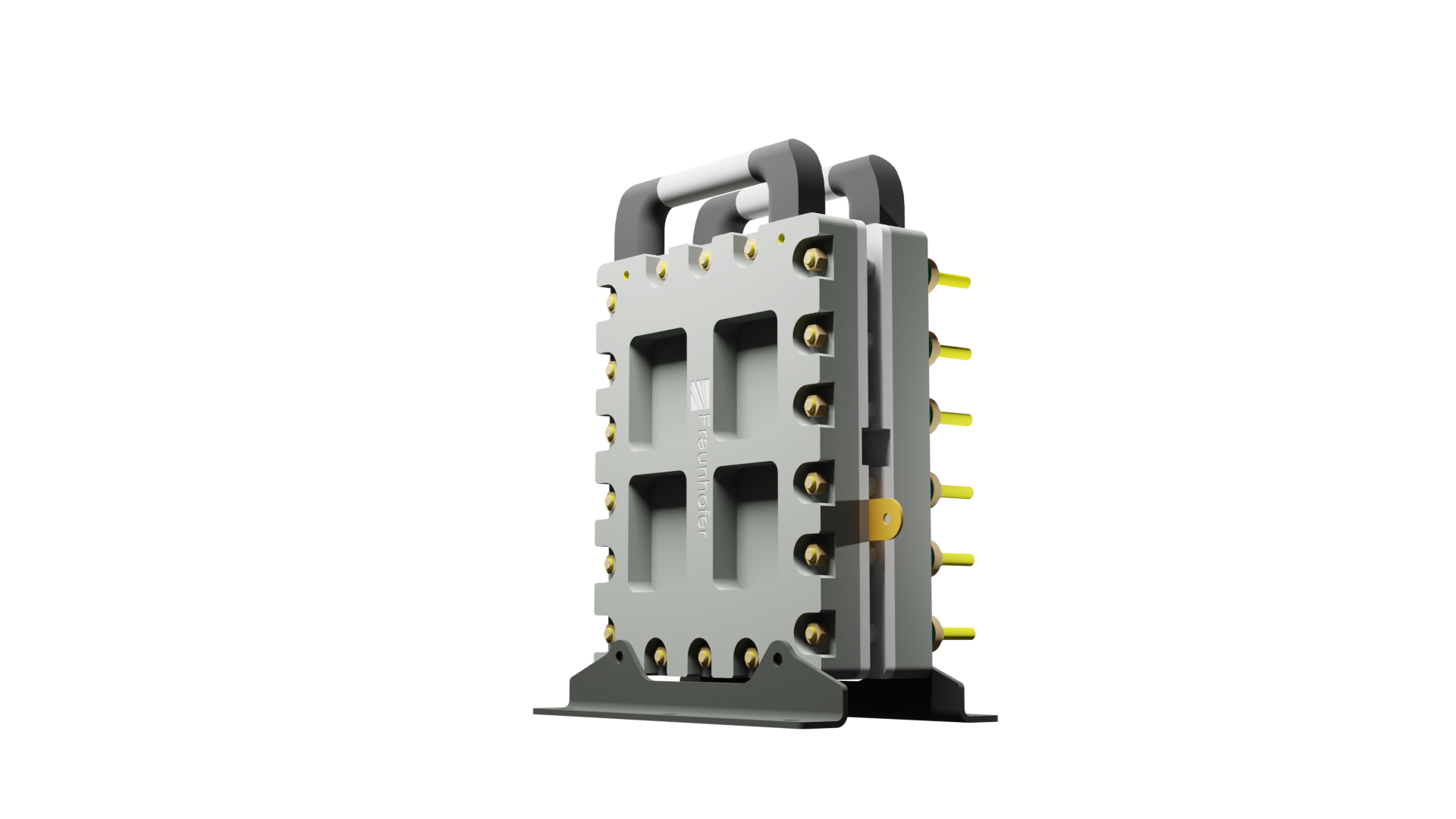

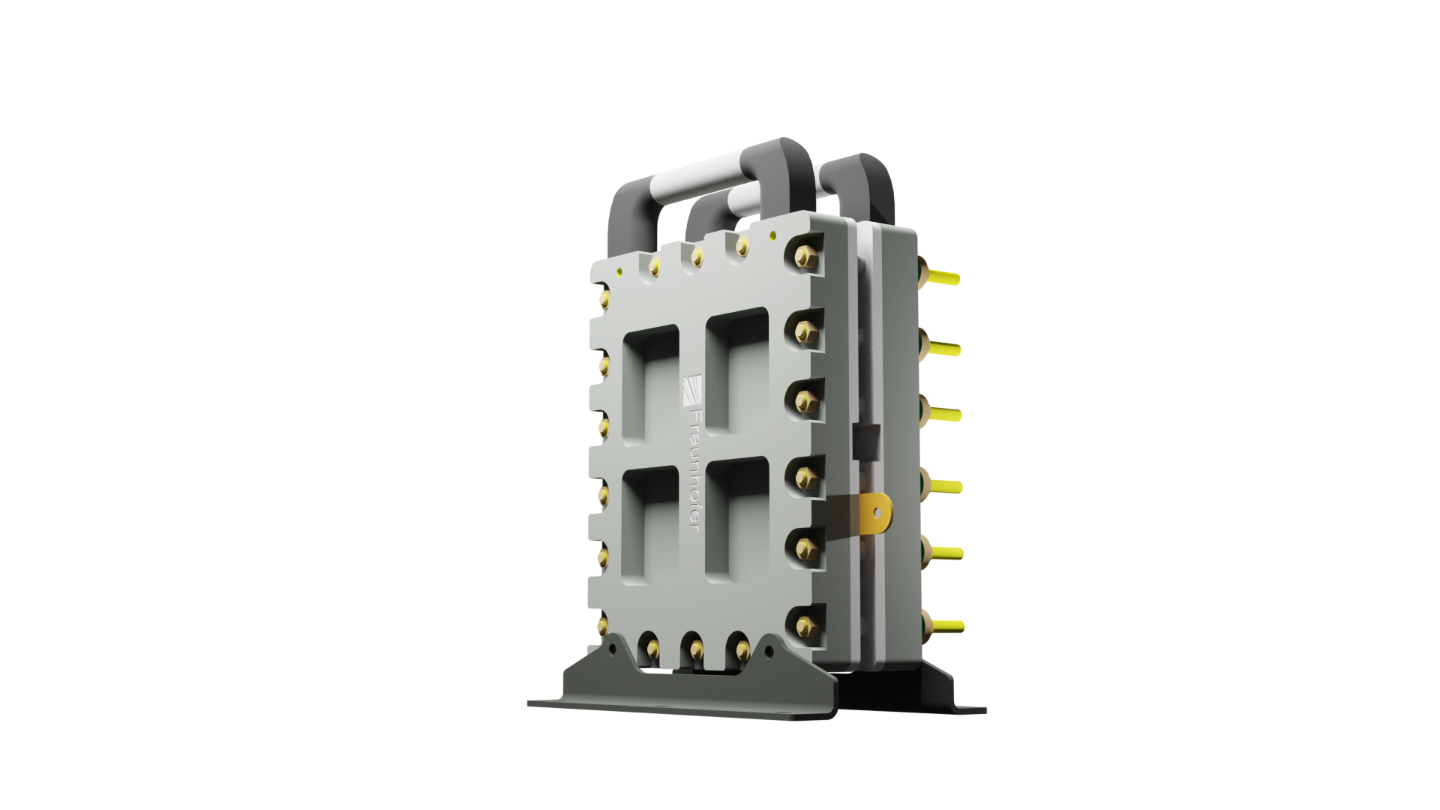

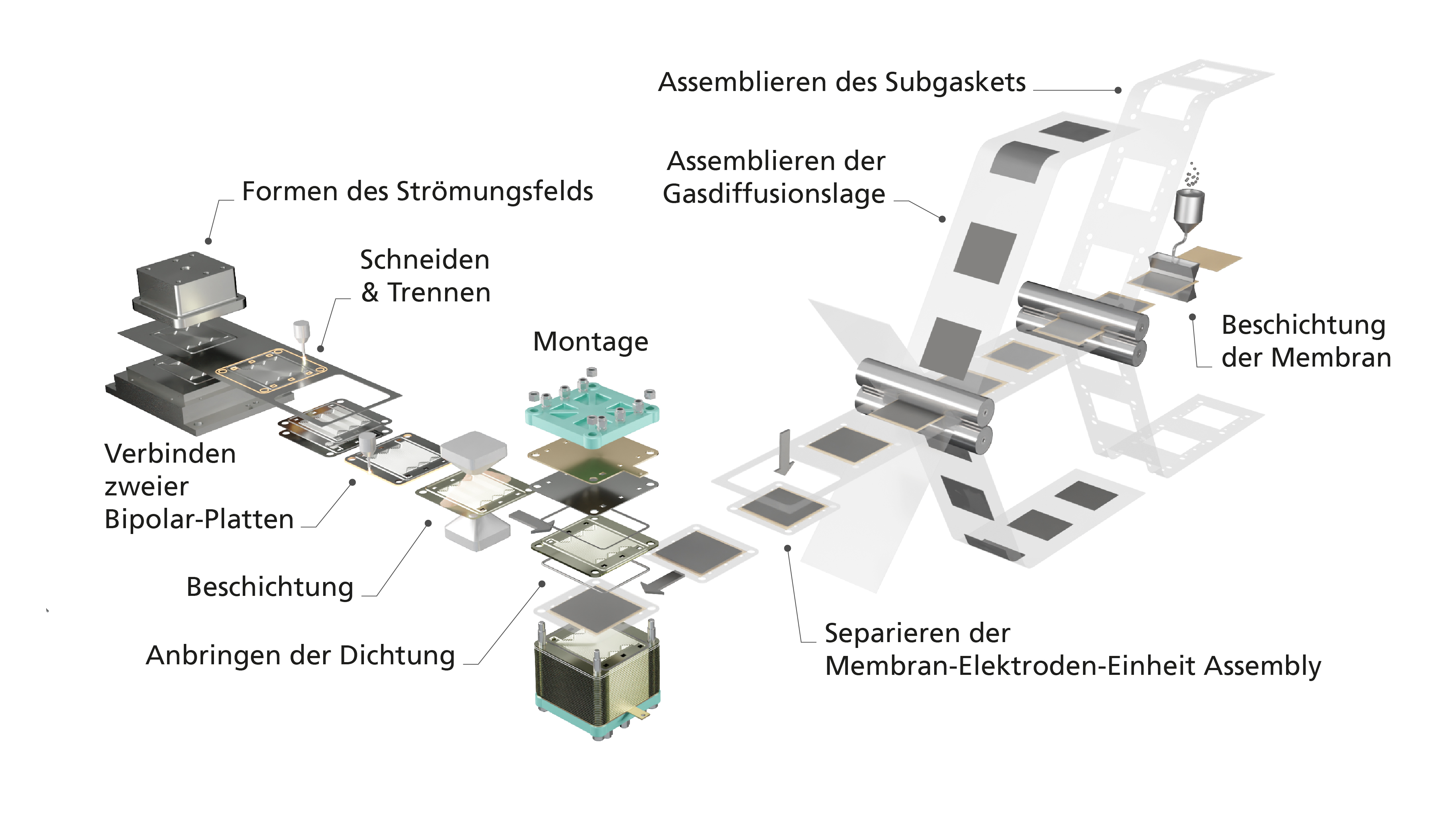

Neu im Technologiebaukasten und »Star« des gemeinsamen Messeauftritts ist ein Stack, der beispielhaft ein neuartiges, aus dem Designbaukasten abgeleitetes Zelldesign umsetzt. In diesem Stack sind die bisherigen Forschungsergebnisse der drei Fraunhofer-Institute aus dem vom Bundesministerium für Bildung und Forschung geförderten  Wasserstoffleitprojekt H2GIGA (Verbundprojekt FRHY) gebündelt.

Verfahren zur Herstellung von Bipolarplatten

Ein aktueller Forschungsschwerpunkt in der Referenzfabrik.H2 sind effiziente, hochratenfähige Prozesse zur Herstellung von Bipolarplatten. In der neu entwickelten Walztechnologie beispielsweise wird die Struktur der Bipolarplatte durch ein Walzenpaar geprägt. Hauptvorteil dieses Verfahrens ist die hohe Prozessgeschwindigkeit, die zu einer substanziellen Steigerung der Stückzahlausbringung, Skaleneffekten und schließlich zu einer deutlichen Reduktion der Kosten führt.

Zur Herstellung einer Bipolarplatte können auch verschiedene Verfahren miteinander kombiniert werden. Wenn eine besonders hohe Präzision der Prägung erzielt werden muss, ist ein getakteter Umformpress sinnvoll. Der hybride Umformprozess kombiniert die Vorteile beider Verfahren, wobei die Maschinentechnik flexibel an die erforderlichen Geometrien und Fertigungstoleranzen angepasst werden kann, sodass sich wirtschaftliche Vorteile für Lieferanten ergeben.

Rolle zu CCM/MEA: Inkjet Druckverfahren

Auch die Weiterentwicklung der Inkjet-Drucktechnologie und daran anschließend die Entwicklung einer Anlagentechnologie für die wirtschaftliche Herstellung von CCM und MEA in großen Stückzahlen nimmt die Referenzfabrik.H2 in den Blick. Insbesondere Verfahren zur Beschichtung und nachfolgende Prozesse stehen im Fokus. Die Fraunhofer-Forschenden setzen beispielsweise auf das innovative Inkjet-Druckverfahren. Dabei kann im Druckprozess der Auftrag von Platin- und Iridium-Partikeln präzise portioniert und positioniert werden. Der Clou: Die Viskosität der Druckertinte ist so eingestellt, dass der Druckkopf nicht verstopft und die Membran dennoch nicht aufquellen kann.

Neben effizienten Produktionsprozessen konzentrieren sich Forschende und  industrielle Partner bei CCM und MEA auf die Qualität, die großen Einfluss auf Effizienz und Haltbarkeit von Elektrolyseuren und Brennstoffzellen hat.

Skalierbare Prozesse

Stückzahlskalierbare Produktionslösungen und Prozessketten sind für den erfolgreichen Markthochlauf von Elektrolyseur und Brennstoffzelle entscheidend. Insbesondere bei den Brennstoffzellen stellt der jeweilige Einsatzbereich unterschiedliche Anforderungen an Robustheit und Lebensdauer. Produktionsprozesse müssen dies berücksichtigen und entsprechend anpassbar sein. Die Erstellung und Erprobung seriennaher Prototypen für diese Prozesse ist dabei ein wichtiger Schritt zur Beurteilung ihrer Skalierbarkeit. Die in der Referenzfabrik.H2 entwickelten Maschinenkonzepte eigenen sich aus diesem Grund auch zur Herstellung kleinerer Stückzahlen. Flexibilität hinsichtlich der Zelldesigns und der Zellchemie ist wichtig, damit sowohl Kleinserien als auch große Stückzahlen gefertigt werden können.

Die globalen Klimaziele sind erreichbar: mit Wasserstoff

Wasserstoffsysteme spielen eine zentrale Rolle, um die globalen Klimaziele zu erreichen. Allerdings werden diese Elektrolyseure und Brennstoffzellen noch in sehr geringen Stückzahlen produziert. Für eine konsequente Reduzierung der CO₂-Emissionen und den Übergang in ein wasserstoffbasiertes Wirtschaften muss sich die Verfügbarkeit dieser Systeme bei deutlich niedrigeren Herstellkosten verbessern.

Dies erfordert eine industrielle Massenproduktion und dafür geeignete Produktionstechnologien in hocheffizienten Produktionssystemen. Beispielsweise können neuartige Rolle-zu-Rolle-Technologien für die Herstellung der Zell-Komponenten die Produktionsraten von einigen wenigen auf über 100 Teile pro Minute steigern und dank der Skaleneffekte gleichzeitig die Herstellkosten um rund 90 Prozent senken.

Referenzfabrik.H2: Bereits 20 industrielle Partner bringen sich aktiv ein. Ziel: Hohe Stückzahlen bei deutlich geringeren Produktionskosten

Die Referenzfabrik.H2 hat sich das Ziel gesetzt, Schrittmacher für die industrielle Massenproduktion von Elektrolyseuren und Brennstoffzellen zu sein. Industrie und Wissenschaft verstehen sich dabei als eine Wertschöpfungsgemeinschaft, die gemeinsam am zügigen Hochlauf einer effizienten, stückzahlskalierbaren Produktion dieser Wasserstoffsysteme arbeitet.

In der Referenzfabrik.H2 bringen Industrieunternehmen ihre Kernkompetenzen in die Wertschöpfungskette ein und entwickeln diese gemeinsam mit anderen Industrieunternehmen weiter. So kann es gelingen, im Schulterschluss mit der Wissenschaft schneller voranzukommen und kostengünstige Systeme für den Masseneinsatz zu produzieren.

Für Industrieunternehmen aller Branchen und Größen sind drei Beteiligungsstufen vorgesehen. Die Einstiegsstufe richtet sich an Unternehmen, die ihren Platz in der Wertschöpfungskette noch präzisieren möchten und mit Workshops und Studien Orientierung erhalten. In der nächsten Stufe, der Expertenebene, erfahren Unternehmen Unterstützung bei der Technologieentwicklung. Auf der Champion-Ebene stellt die Wertschöpfungsgemeinschaft Materialien und die Herstellung von Prototypmustern bereit. Seit Januar 2023 können Unternehmen Teil dieser Wertschöpfungsgemeinschaft werden – 20 Firmen sind bereits an Bord und gestalten den Einstieg in die Wasserstoffwirtschaft aktiv mit.
